小贏說：

看過IMAX的人相信都被它的畫面顯示效果所震撼，事實上，IMAX使用的是我們常說的4K技術，而在電視界，4K電視僅是業內的一個小目標，8K電視才是超高清電視真正的未來！

日本NHK電視臺已經確定，在2020年的東京奧運會中采用8K轉播，同時美國方面也會采用此套標準。那么，什么是8K呢？

8K電視的定義及優勢

8K，是指屏幕的分辨率為8K，也就是4320P（1K為1080P），像素尺寸為7680×4320。

2006年，國際電信聯盟將日本廣播協會科學與技術研究實驗室的Super Hi-Vison視頻技術作為UHDTV的推薦草案，這成為了4K和8K技術的前身。

UHDTV進一步分為UHDTV1和UHDTV2兩個標準，其中UHDTV1的分辨率為3840×2160，即4K技術，UHDTV2的分辨率為7680×4320，即8K技術。

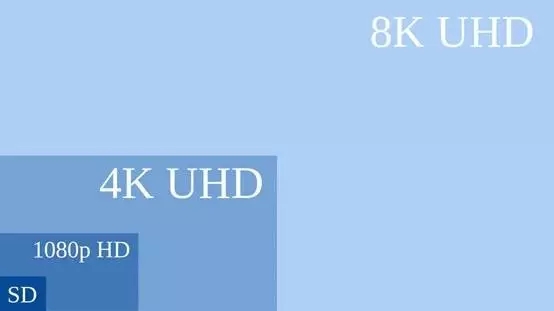

8K電視的分辨率是全高清電視的16倍，是4K電視的4倍。如果用8K電視看藍光大片，畫面只能占到屏幕的1/16。

就顯示效果而言， 8K電視的清晰度更高，會讓人有身臨其境的感覺，即便離屏幕很近，也看不到面板上的任何像素點。

8K電視的水平觀看角度能夠達到100°，遠比全高清電視和4K電視的55°更刺激。

8K電視對細節的表現無可匹敵，美顏在它面前也會完全喪失效果。

8K電視屏拍攝完整圖

僅占畫面1/36的面部表現依舊精致，不僅花瓣細節清晰可見，人物皮膚的肌理和面部雀斑也能看出。

拍攝人物面部特寫

占整體畫面不足1/72的眼部特寫中，可以清楚看到人眼皮膚肌理，而且每根睫毛都沒有粘連。

拍攝眼部特寫

8K電視的技術解讀

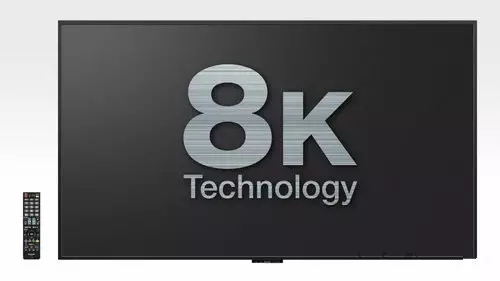

在2013年的CES2013的展會上，“液晶之父”夏普率先推出了一款85寸的8K電視，隨后的IFA2014上，LG也展示了旗下的8K電視。

而就國內企業而言，年初的CES2016和去年的IFA2015上，海信和創維等整機企業也陸續推出了各自的大屏8K超高清電視，此外，上游企業京東方也一直在積極布局8K面板的生產線。

作為業界新寵，8K電視的崛起一定少不了技術的支撐，接下來就從專利角度解讀一下8K電視的相關技術。

視頻解碼部分

8K技術是一個系統，要想在一臺電視上實現8K顯示，除了顯示面板要達到相應的要求外，節目源、傳輸速度、解碼芯片和顯示接口等方面的提高都缺一不可，其中解碼芯片是整個8K電視的核心所在。

2013年1月， JCT-VC發布了最新的視頻編碼標準——High Efficiency Video Coding（HEVC），相比于之前的標準H.264/AVC，HEVC將壓縮效率提高了一倍以上，這意味著超高清視頻的存儲和傳輸變?yōu)榱丝赡堋?/p>

基于此，LG為旗下的4K電視配置了HEVC超高清解碼器，而可以預見的，基于HEVC標準的視頻解碼器也必將成為8K電視的主流解碼芯片。

HEVC標準是一個比較大的體系，細節多，技術復雜，本文只能進行一個簡要的介紹：

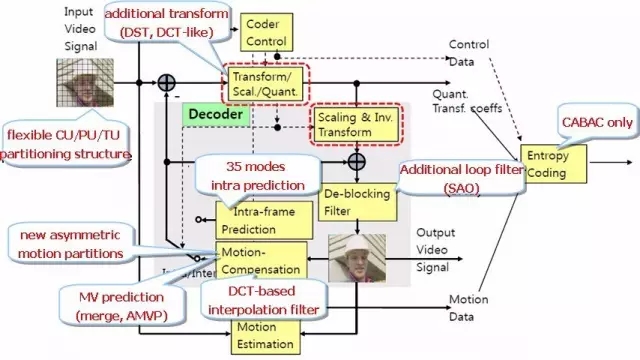

HEVC相對于H.264的改進處

對于視頻編碼技術來說，提高壓縮效率和保障解碼圖像的清晰度永遠都是其核心推動力。HEVC延續了傳統視頻編碼標準的架構，但其在編碼的各個環節都進行了改進，一個最顯著的改進是圖像分塊的自適應性（上圖的信號輸入部分）。

HEVC相比H.264支持更靈活的分塊方式以及更多尺寸的塊大小，這可以使它在壓縮時根據圖像的特性進行更精細的分塊編碼，大大提高編碼效率。

如在新聞聯播播放過程中，畫面的背景完全不改變，而僅是主持人有一些細小的動作，此時就可以將背景部分分成比較大的塊，而在主持人部分劃分較小的塊來進行編碼。

又比如，當視頻畫面中存在大面積相似的平滑區域時，平滑部分可以劃分為較大的塊，而在有比較多細節的部分，如花朵，需要分割為較小塊來編碼，以保證解碼畫面的質量。

這方面的專利申請數量眾多，如2013年7月24日公開的CN103220519A涉及一種視頻解碼方法，其中詳細描述了如何根據視頻畫面的不同特性進行分塊，并確定各個塊的編碼模式，以有效的提高視頻壓縮效率。

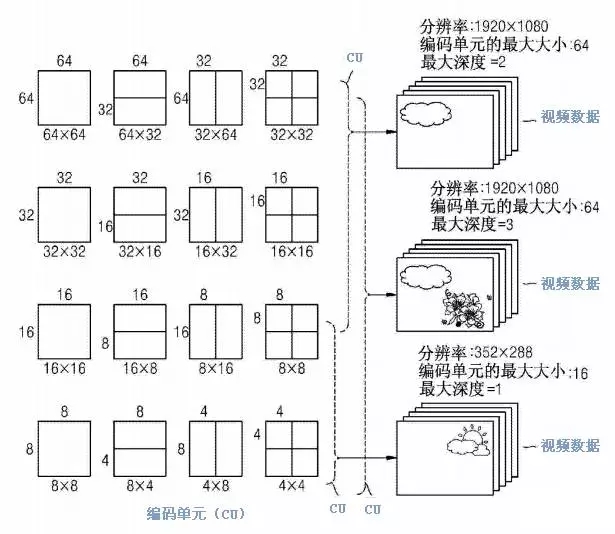

不同分辨率視頻數據中編碼單元的劃分

作為一個新興的視頻壓縮方法，HEVC相關技術是目前專利申請的熱點，各大公司都在爭先恐后的提出申請，力圖在知識產權方面能占一席之地，針對中國專利申請，當前的主要申請人分布如下：

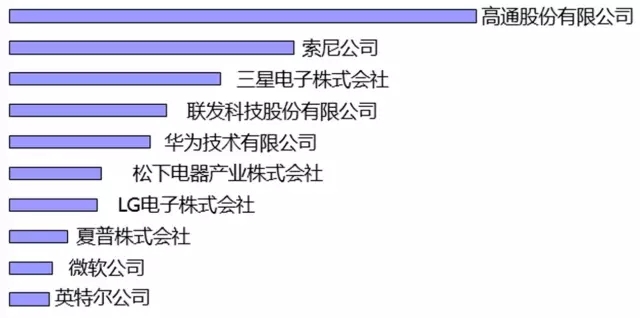

HEVC相關技術中國專利申請主要申請人分布

技術方面則涵蓋了HEVC編碼的每個環節，除了上文介紹的涉及分塊的專利申請，還包括運動預測（例如WO2016115733A1）、環路濾波（例如CN102804776A）等其它環節。

液晶面板部分

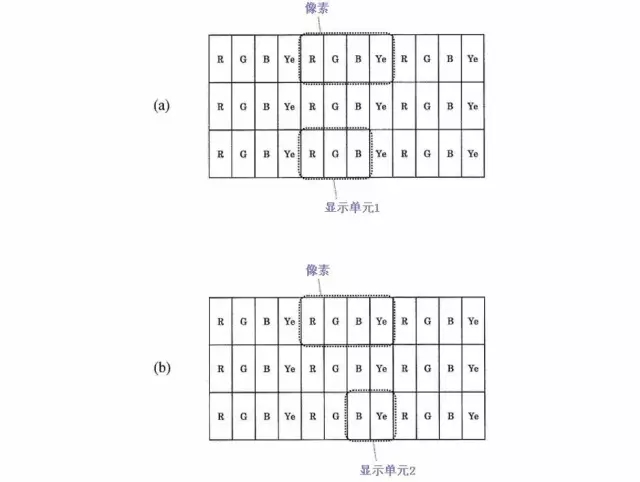

液晶面板是實現8K顯示的關鍵部分。夏普公司早在2000年就提交過日本專利申請（授權公告號JP4034022B2），在2010年提交了中國專利申請（公開號CN102770901A），專利申請涉及通過由4種子像素顯示的紅、綠、藍和黃這4種原色來進行彩色顯示。

并且，CN102770901A中還進一步的在輸入圖像的分辨率（如輸入8K的圖像）比顯示裝置的分辨率高（如4K的顯示屏）的情況下，將包括1個子像素或者連續的2個以上的子像素的顯示單位作為假想的像素進行顯示，以此抑制顯示品質的降低。

夏普在其首推的8K電視中即融入上述專利技術，沒有采用物理分辨率為8K的液晶面板，而是在4K面板的基礎上，通過加入黃色子像素以及半像素的亮度控制，達到人眼8K清晰度的同等效果（大家在電商平臺看到的夏普8K清晰度電視就是這類產品）。

節目源

目前 8K電視的片源可謂鳳毛麟角，但這并不能阻擋8K技術的發展腳步，業界的技術人員各顯神通，提出了多種方式來獲得8K視頻，其中使用最多的方法就是通過轉換提高現有片源的分辨率，這一技術的相關專利也比較多。

2013年6月12日公開的CN103152540A提出了一種通過插值來提高圖像分辨率的方法，分別對圖像執行水平對角填充和垂直對角填充兩個過程，在提高分辨率的同時減少圖像失真，并防止圖像模糊和鋸齒的出現。

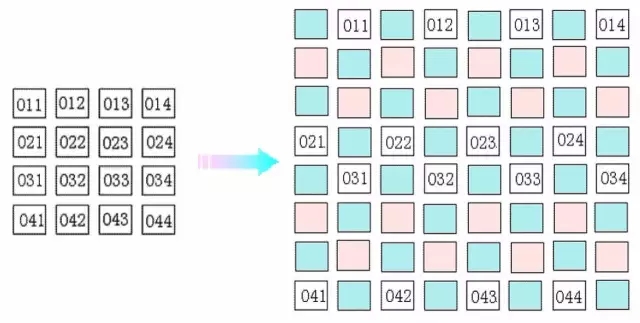

對圖像進行兩個方向的對角插值得到放大的圖像

8K電視的推廣

雖然各大廠商紛紛投身8K電視的生產布局中，但是8K電視的普及還是面臨較大的困難，具體來說：

1. 價格

夏普公司在日本宣布出售的全球首款8K電視定價高達1600萬日元（約100萬人民幣）。

2. 存儲

經試驗，僅1分鐘的8K視頻就需占據194GB的存儲空間，如此巨大的存儲需求也是8K電視普及路上的一個大challenge。

3. 空間

夏普的8K電視設計了80英寸和70英寸兩個機型，由于8K超高的清晰度，注定了只有大尺寸才能展示出其效果。80英寸的屏幕面積加上底座，電視機的整體幾乎與人同高。

因此，購買了8K電視之后，還需要買一個能裝下一面墻那么大電視機的房子……

4. 片源

8K的分辨率達到了3300萬像素，而目前市面上大多數攝影器材的分辨率都在2400萬左右。

也就是說，即使播放靜態的圖片都達不到8K的要求，更別提視頻了。攝影器材的嚴重匱乏直接導致了8K片源的稀缺，毫不夸張地說，當前的8K電視信號數量為0。

高清電視的未來

8K已經到來了，那么16K、32K……還會遠嗎？對此，日本NHK給出了否定的答案，認為不會再有更高分辨率的出現，8K就是終極分辨率了！

專家稱，8K分辨率已經是人眼辨別的極限，再大的分辨率沒有任何意義，而且分辨率的提升所帶來的對周邊技術越來越高的要求也難以達到。所以，珍惜這個能帶我們看世界的8K電視吧！
